옥상방수 P.P시트라이닝 공법
공법개요
옥상방수용 PP시트는 최고급 고분자합성수지 원료와 고강력 폴리에스터 직물(열가수성수지)로 생산된 제품으로 인장강도와 신장률이 우수하며 장시간 사용에도 물성의 변화가 없이 견고한 방수층을 형성합니다. 본 방수시스템은 접착제를 사용하지 않고, 기계에 의한 열 융착방식으로 시공하는 친환경 방수공법으로 현재 유럽, 미국, 일본 등에서는 광범위하게 적용되고 있는 검증된 제품입니다.
제품명:PP시트
제품규격:한국산업규격 KS F 4911 합성 고분자계방수시트
제품특성
콘크리트 크렉에도 방수층의 손상이 없으며 성능. 기능. 시공성이 뛰어난 상품이다.
본 공법은 기존도막방수에 비하여 계면의 온도가 2도 낮게 상승하여 실내온도의 상승을 억제하며 여름철 에너지 절약 효과가 우수함. 고분자합성수지를 원료로 제조한 방수시트로 시트내부는 폴리에스터 직물로 보강
시트의 두께는 1.5mm를 표준으로 하며, 크기는 폭1.5m, 길이20m
적용범위
a. 학교 옥상 방수공사 및 각종 건물의 방수공사
b. 건물의 옥상 녹화
c. 연못의 라이닝
시공방법

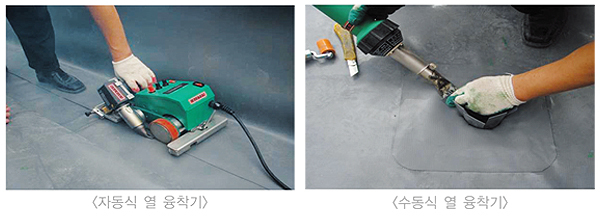

시공장비
옥상용 PP시트의 접합을 위한 시공장비는 자동식 열융착기와 수동식 열융착기가 있습니다. 자동식열융착기는 일정한 온도와 속도로 방수시트의 이음부를 융착해 주는 장비입니다. 수동식 열융착기는 기계로 작업하기 곤란한 부위를 작업하는데 사용합니다.
시공장비 | 자동식 열 융착기 | 수동식 열 융착기 |
용 도 | 바닥면의 시트와 시트의 이음부 융착 | 자주식 열융착기의 사용이 불가능한 부위 |
융착속도 | 3.0 ~ 3.5m/분 | - |
융착온도 | 약 550 ~ 600℃의 열풍 | 약 500 ~ 650℃의 열풍 |

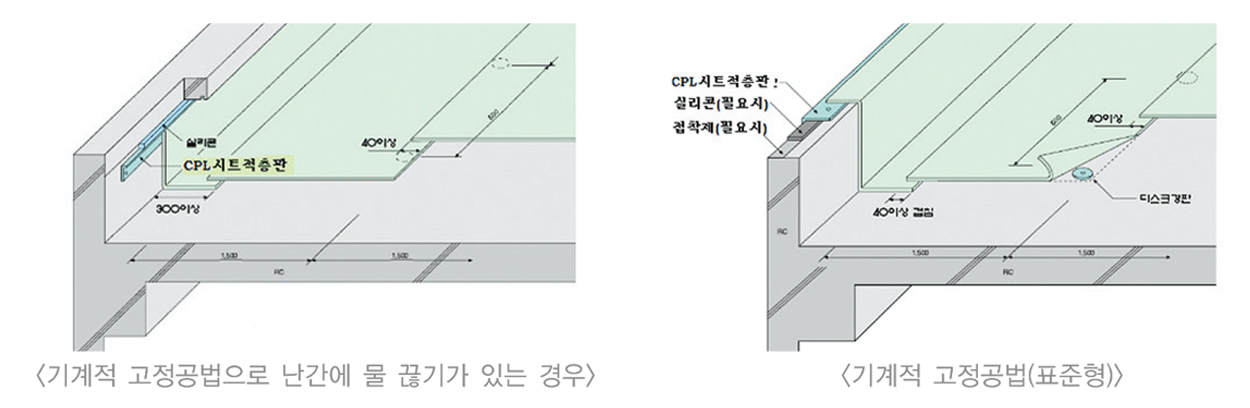

시공상세도
시트의 이음부위를 접착제(용제)를 사용하지 않고 고온의 열풍으로 융착하는 친환경 방수공법입니다. 또한, 방수시트를 바탕에 전면접착하지 않고 건식으로 물리적인 고정을 하므로 구조체의 균열이나 진동에 영향을 받지 않습니다. 기본적인 사용방법은 다음과 같이 방수층을 플레이트상의 고정철물에 부착하는 방식으로 개수공사 및 리모델링에 적합한 방수시스템입니다.
▶ CPL 고정판의 규격치수는 1.800mm 폭은 40mm이다.
▶ CPL 고정판 고정시 양끝단은 30mm 안쪽지점에 나사못 체결
▶ CPL 고정판의 나사못 체결은 900mm 이내로 일정간격으로 한다.
▶ CPL 고정판의 이음부는 약 510mm의 간격을 두어 온도팽창에 대비한다.

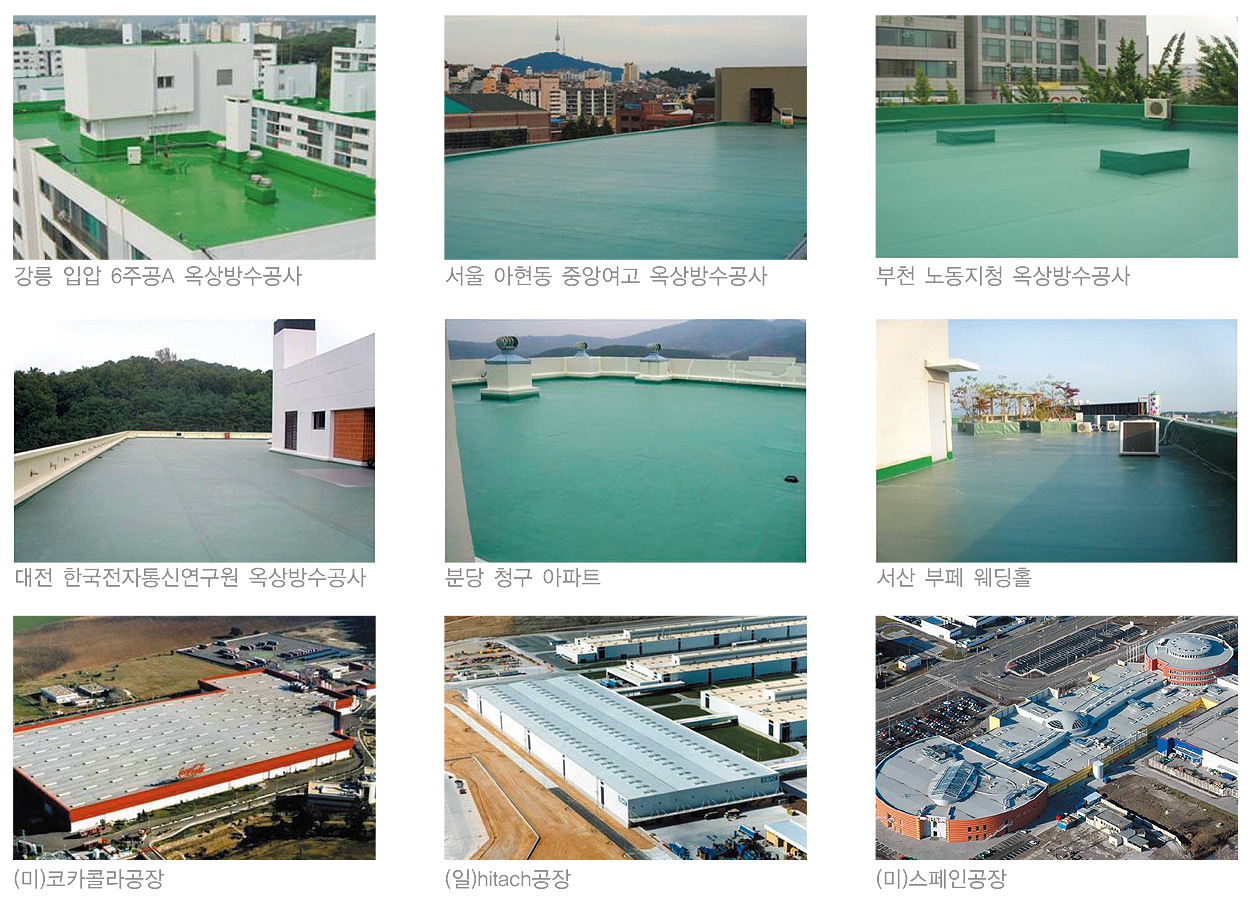

국내·외 시공사례
