저수탱크(물탱크)
제품설명
제품특징
안전성
수밀성
공사비
환경성
제품특징
안전성
수밀성
공사비
환경성

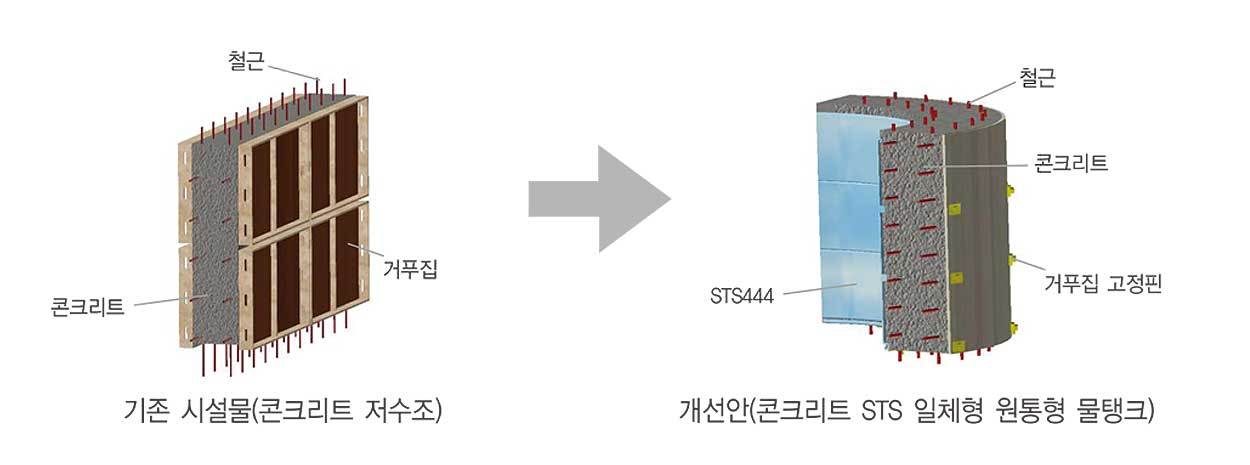

개선안 형상 비교

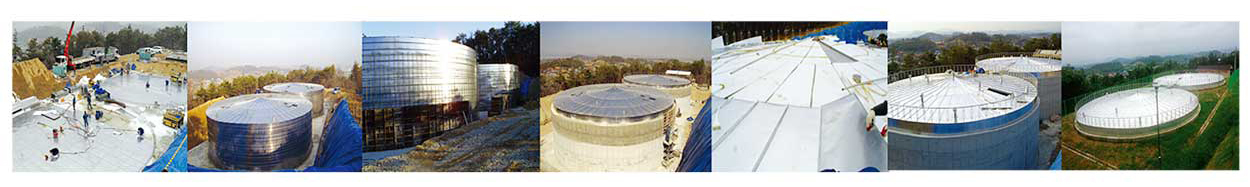

시공순서
바닥판 → 벽체 → 거푸집 → 콘크리트 타설 → 보온 → 마감재 → 설치완료
설계강도와 안전율
구분 | 단면두께(cm) | 최대휨모멘트(tf.m) | 구분 | |
SAP2000에 의한 구조해석 결과(A) | 구조물의 설계강도(B) | |||
사각형 | 60 | 11.19 | 23.94 | 2.14 |
원형 | 50 | 9.13 | 20.07 | 2.20 |

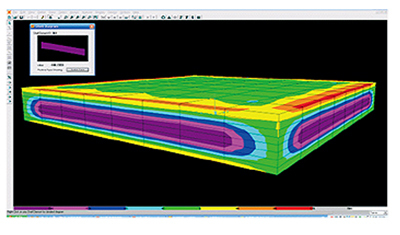

사각물탱크 SAP2000을 이용한 해석결과 응력도

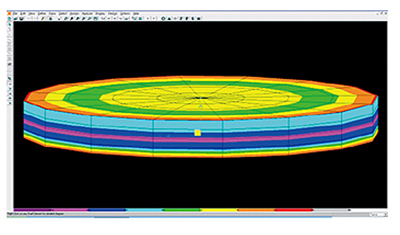

원통형물탱크 SAP2000을 이용한 해석결과 응력도
4각 및 원형 저장 탱크의 구조적인 안전율이 거의 같은 수준으로 나타날 수 있는 단면은 4각 저장탱크의 경우는 60cm이며, 원형의 저장 탱크는 52cm로 산정되었다, 이 단면에 대한 설계강도와 구조적인 안정율을 비교해보면 4각 저장탱크의 경우는 설계강도 23,94tf.m, 안전율 2.14로 나타났고, 원형 저장 탱크의 경우는 설계강도 20.07tf.m,안전율 2.20으로 나타났다

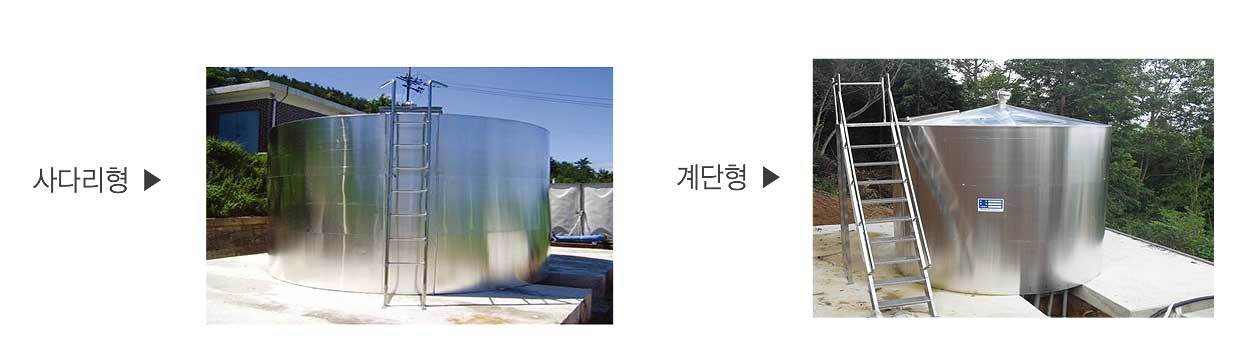

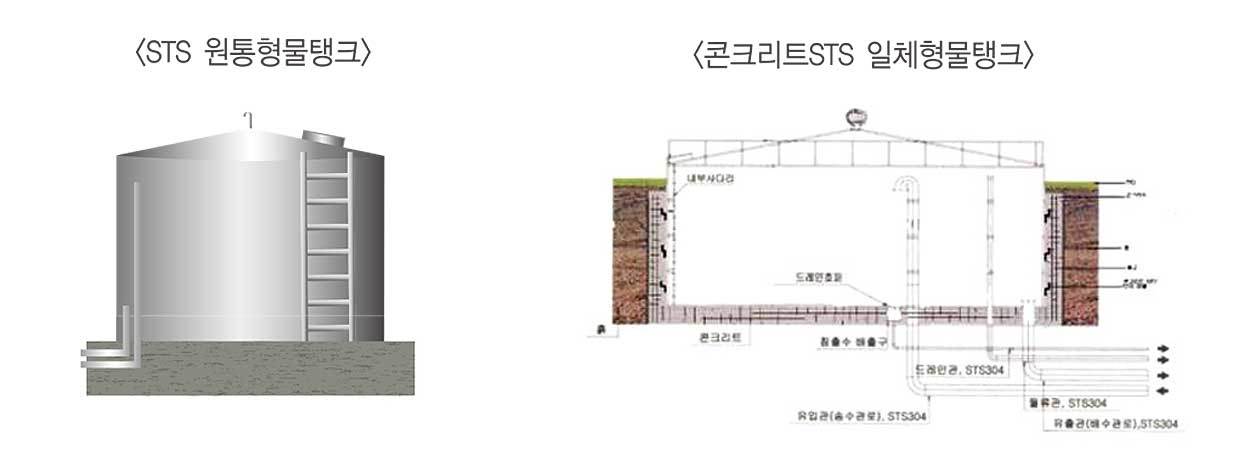

STS원통형 물탱크
STS원통형 물탱크

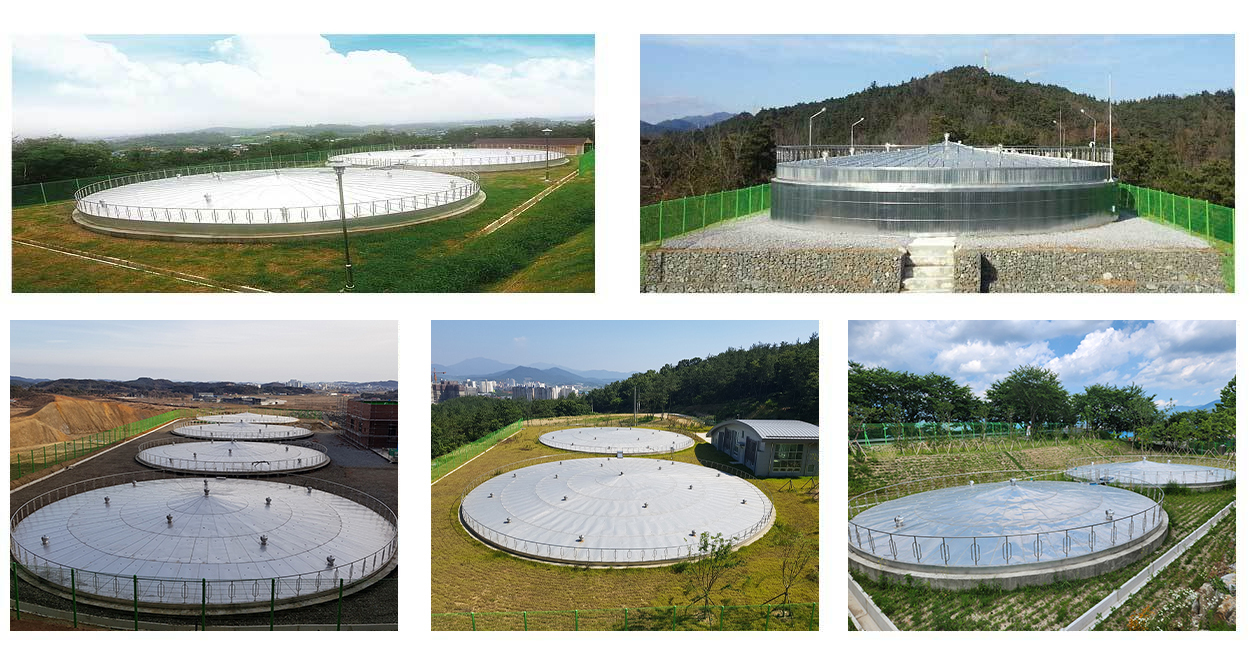

콘크리트 STS일체형 물탱크
