마을 하수처리 시스템

JASSFR 기술의 개요

전혐기조와 SBR조로 이루어진 공정으로 두 반응조 사이에 설치된 액이송 교반장치를 이용하여 교반하며 반응조내부액을
단계주입·단계 반송하는 과정 및 혐기, 호기공정의 반복을 통해 하수의 질소와 인을 제거하는 기술

환경신기술 제103호
환경기술검증 제68호

국문 : 검혐기조가 조합된 단계주입형 SBR반응기와
           자연부상식 디캔더를 이용한 하수고도처리기술
영문 : JASSFR(JA SBR with Step Feed & Recycle)

JASSFR 공정의 구성 및 원리

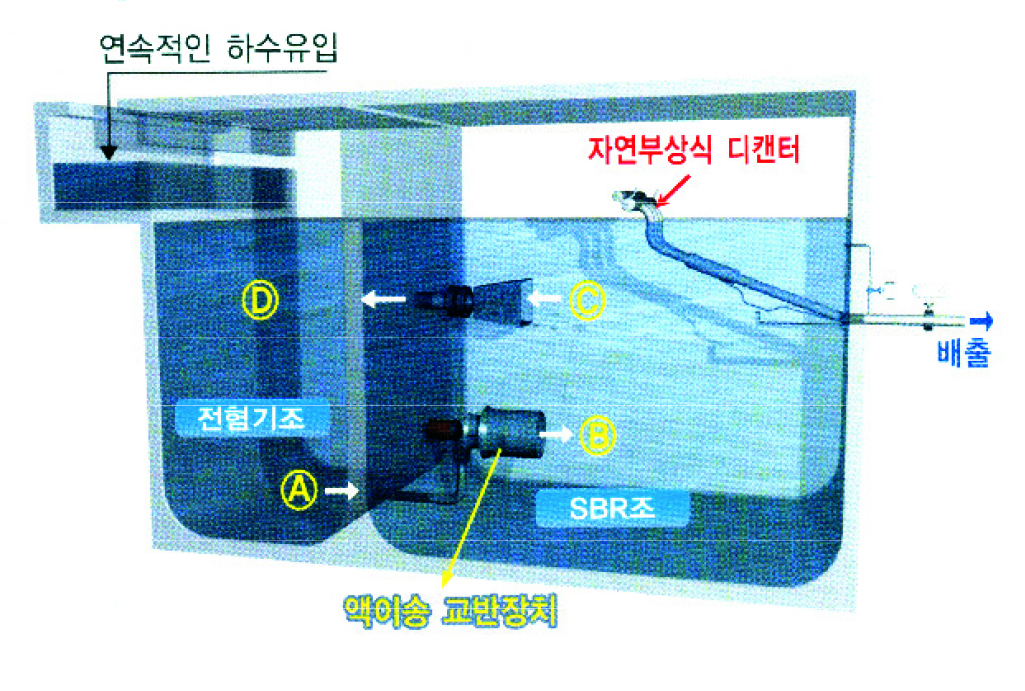

전혐기조와 SBR조로 조합된 단일 생물반응조의 원리

이미지명

A

단계주입(Step Feed)
[전혐기조 A SBR조]

B

SBR조의 운전모드에서 무산소/혐기반응에
우선적으로 유기물 공급
[탈질반응에 필요한 탄소원 공급]

C

단계반송(Recycle)
[SBR조 → 전혐기조]

D

SBR조에서 호기반응 후 전혐기조로 단계반송된
NO3-N을 연속 유입되는 하수내에 유기물을
탄소원으로 이용 탈질 후, 인 방출 유도

JASSFR 제거효율 및 경제성

Remove(%)
구분 유입수 농도(mg/l) 처리수 농도(mg/l) 제거율(%)
범 위 평 균 범 위 평 균 범 위 평 균
BOD 70.8 ~ 313.5 148.3 0.7 ~ 6.9 2.5 95.1 ~ 99.4 98.2
CODmn 54.5 ~ 178.8 100.0 4.2 ~ 12.4 7.7 87.9 ~ 96.0 91.9
SS 106.0 ~ 400.0 210.4 0.4 ~ 5.4 2.7 96.2 ~ 99.9 98.6
T-N 19.3 `~ 71.8 45.2 1.9 ~ 17.6 8.6 64.7 ~ 97.6 80.8
T-P 3.3 ~ 11.4 6.1 0.5 ~ 1.6 1.0 67.7 ~ 92.3 82.7
평가기간 유립수량(㎥/일) 일일사용량(kwh/일) 전력사용량(kwh/㎥) 유입처리량당(kgDS/㎥) 잉여슬러지량(㎥/일)
2004.02~07
(6개월)
60.0~61.8
(61.1)
34.9~57.2
(43.8)
0.57~0.93
(0.71)
0.07~0.27
(0.12)
0.45~1.08
(0.68)

제품설명

이미지명

JASSFR STS WAVE 구조의 특징

다양한 형태의 라운드패널로 시공함으로써, 물을 담수하고 있을 때 발생하는 대부분의 응력을 측벽 자체 구조로 흡수 할 수 있어 내부의 보강재 없이 저장 구조물의 내구성을 향상 시켜 반영구적

구조 및 안전강도가 높아 대용량 및 소용량에 적합

내부 보강구조가 없어 시공성이 우수하며, 유지보수시 용이

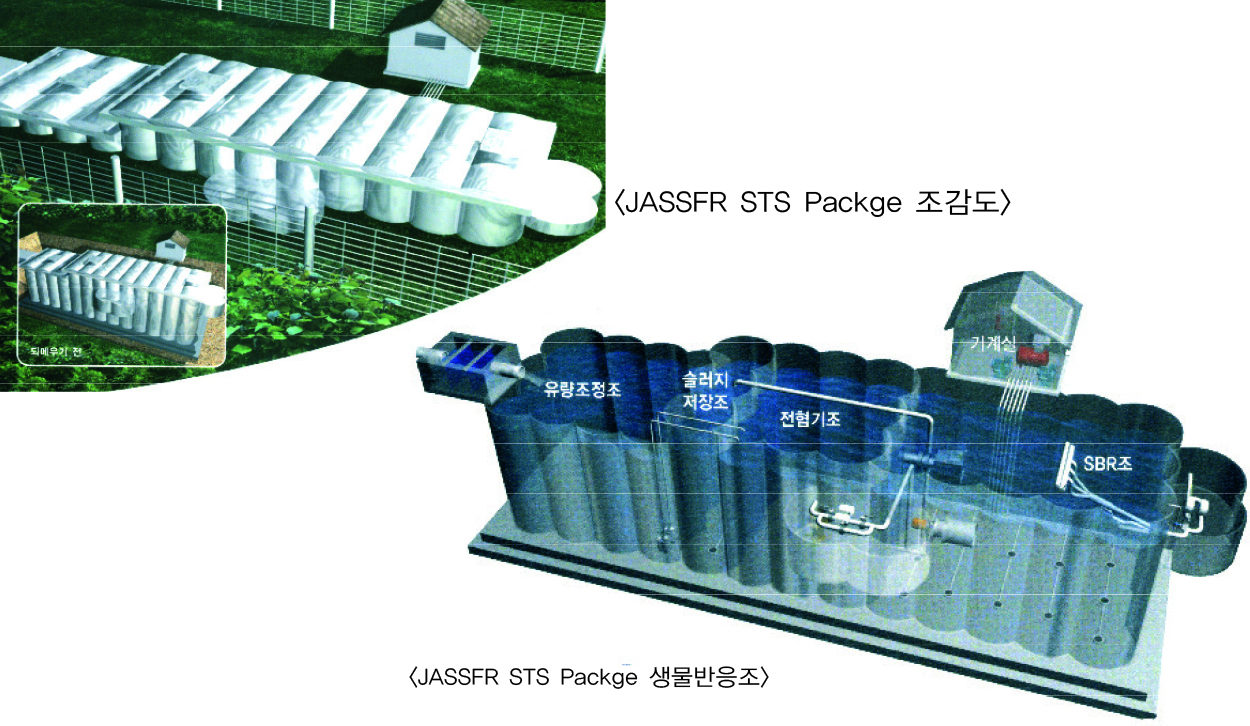

JASSFR STS Package

마을하수처리장 적용

일체형 반응조(Package)구성

용이한 Compact화

우수한 시공성

공사기간 단축, 편리한 유지관리성

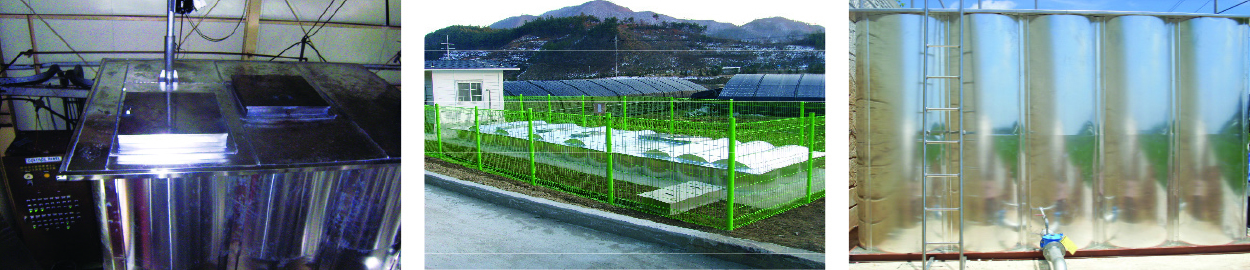

국내 시공사례

이미지명
