스테인리스 무용접 패널 도류벽

제품설명 및 특징

  • 스테인리스 코일을 공장에서 판네로 생산하여 현장에서 조립

  • CT값 최적구조를 다양하게 설계구조 가능

  • 기존 시설개선시 시공서 유리

  • Ni Cr등 다양한 원소를 첨가한 철제 합금강으로 일반강에 비해 내식성 뛰어남

  • 표면이 매끄러워 오염물의 부착이 어려워 물이끼, 박테리아 등 미생물 번식 방지

  • 시공기간 : 완제품의 현장조립이므로 작업공기가 짧음

  • 고강도이므로 수밀성 및 내구성이 우수

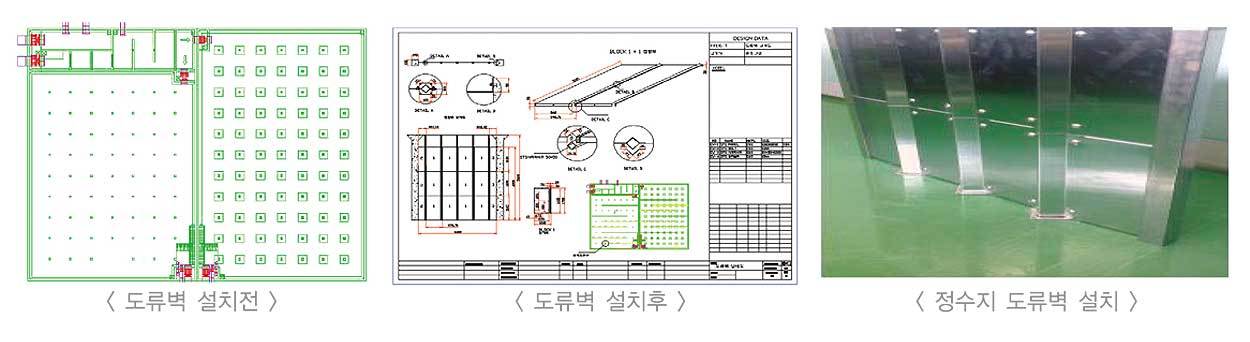

기존 배수지 형상과 비교 상세도

이미지명

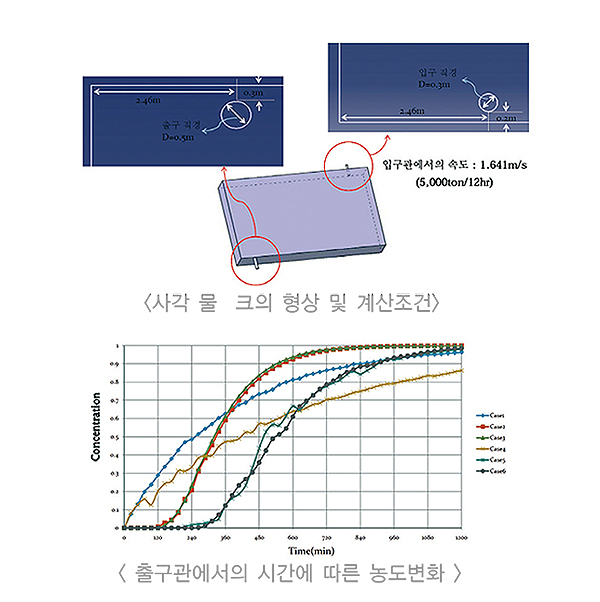

사각 물탱크내의 도류벽에 따른 유동장 및 농도부노도 해석

이미지명
이미지명

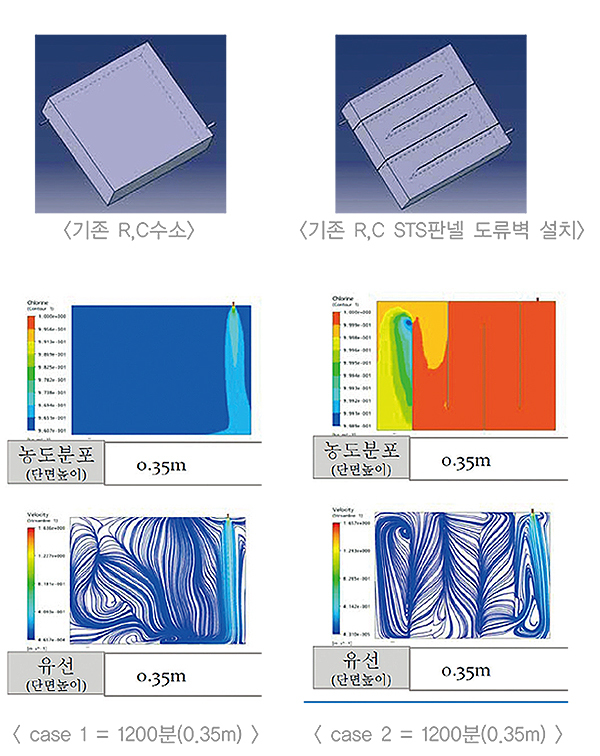

case 1 : 격벽이 없는 경우 체류시간이 충분히 확보되지않는 관계로 출구관에서의 농도변화가 제일 빠르게 나타남.

case 2 : 장폭비가 20:1인 경우 직선형격벽과 물결형격벽에 ㅐ한 농도변화가 거의 유사함. 격벽이 없는 경우보다 출구관에서의 농도변화가 늦게 나타났지만, 400분 이후부터는 오히려 물탱크 내부에서 혼합이 잘 이루어진 관례로 출구관에서의 농도값이 더 크게 나타남

재질별 비교 검토

구분 현장타설방식 무용접 STS 패널 도류벽 PDF 판넬 방식
시공방법 현장에서 거푸집 및 철근조립을 하고 콘크리트를 타설하여 구체를 형성한다. 스테인리스 판넬을 공장에서 현장상황에 맞춰 성형하여 현장에서 조립하는 공법 STS “L”형강 및 “ㄷ”형강과 ANCHOR BOLT로 콘크리트 벽체에 부착, 고정시키는 공법
시공기간 콘크리트 양생기간과 거푸집 설치 및 해체, 철근조립 작업등 상당기간 소요 완제품의 현장조립이므로 작업공기가 짧음 완제품의 현장조립이므로 작업공기가 짧음
장 점 ·구조물이 견고하다.
·가장 일반적으로 사용하고 있다.
·구조물과 일체로 시공가능 하다.
·시공실적이 많다.
·기존시설 개선 시 유리하다.
·고강도이므로 수밀성 및 내구성이 우수하다.
·Ni, Cr, Mo, N등 다양한 원소를 첨가한 철제 합금강으로 일반강에 비해 내식성이 매우 뛰어나다.
·표면이 매끄러워 오염물의 부착이 어려워 물이끼,박테리아등 미생물 번식 방지
·기존시설 개선 시 유리하다.
·제품이 가벼워 대형장비가 필요없다.
·품질관리가 용이하며 작업효율이 좋다.
·조립식 공법으로 유지관리 및 해체가 용이하다.
·방수, 방식이 불필요하다.
단 점 ·시공이 어렵다.
·품질관리가 어렵다.
·열화현상에 의해 내구성이 저하된다.
·주기적인 방수,방식 작업이 필요하다.
·공장성형 제품으로 운반, 설치 공정이 필요하다 ·SET ANCHOR 천공 및 L형강 부착으로 콘크리트면과 수밀의 구조에 불리하다.
·단면변화 및 현장조건에 따른 변경 시공에 불리하다.
·경량 구조물로 부력에 불리하다.

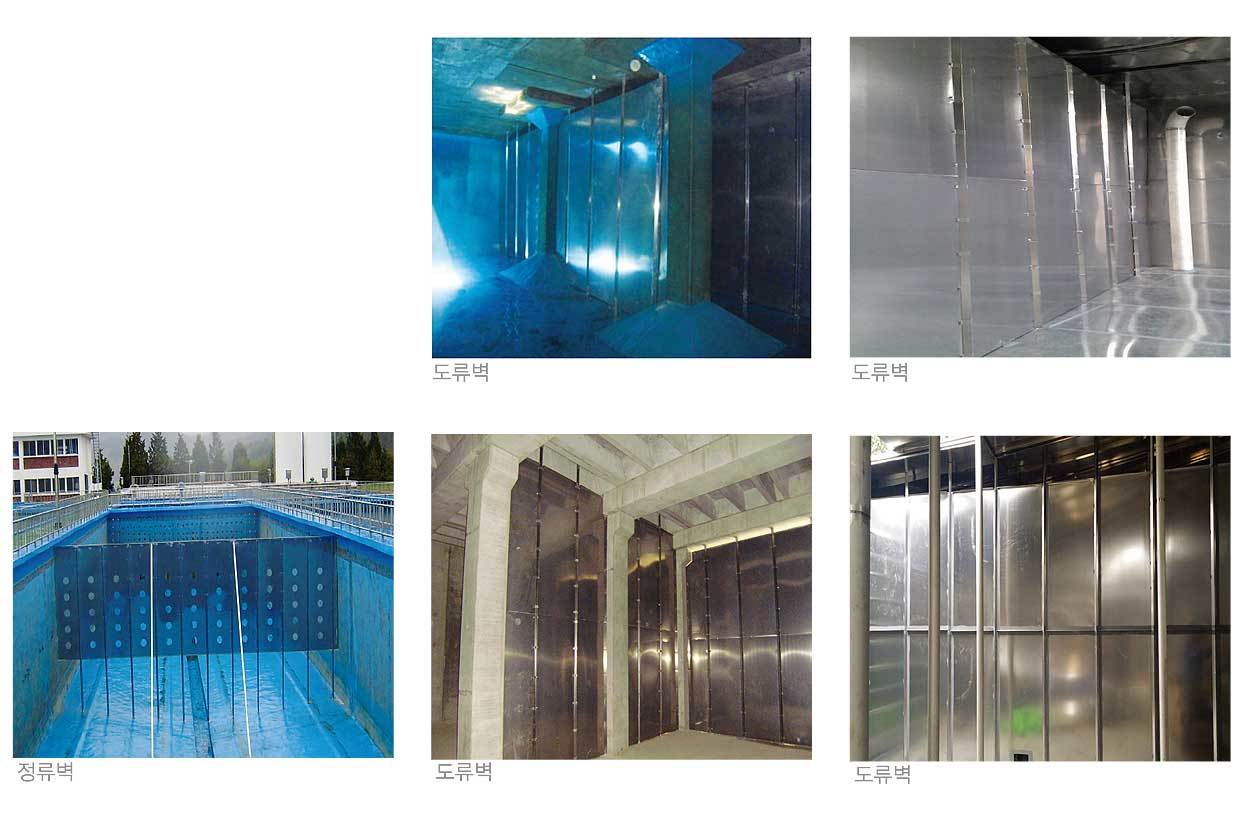

국내 시공사례

이미지명
